一、產品用途
　　楔式閘閥是閘閥系列中常用的產品，其閘板采用彈性5度斜度結構，密封性能好，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長，廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
　　
　　二、產品特點
　　1、結構設計合理、閥門剛性好、通道流暢，流量系數小
　　2、密封面采用不銹鋼和硬質合金，使用壽命長
　　3、采用柔性石墨填料、密封可靠，操作輕便靈活
　　4、驅動方式為手動、氣動、電動、齒輪傳動
　　5、結構形式為彈性楔式單閘板、剛性楔式單閘板或雙閘板型式
　　
　　三、執行標準
　　設計規范：GB/T 12234
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　
　     四、產品性能規范

楔式閘閥主要性能規范
公稱壓力（Mpa）	實驗壓力			工作溫度（℃）
	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　五、主要零件材質

楔式閘閥主要零件材質
零件名稱	材質
閥體/閥蓋	WCB	CF8	CF3
閘板	WCB	CF8	CF3
閥桿	13Cr	304SS	316SS
填料	柔性石墨	PTFE編織	PTFE編織
墊片	304L+石墨	304L+PTFE	316L+PTFE
壓蓋	WCB	CF8	CF3
填料壓環	WCB	CF8	CF8

　　
　　六、主要外形連接尺寸

楔式閘閥主要零件材質
公稱壓力	公稱通徑	尺寸
(MPa)		L	H	D0
1.6	15	130	170	120
	20	150	200	120
	25	160	215	140
2.5	32	180	260	160
	40	200	290	200
	50	250	345	220
	65	265	360	240
	80	280	385	280
	100	300	430	300
	125	325	520	320
	150	350	610	350
	200	400	765	400
	250	450	895	450
	300	500	1145	500
	350	550	1200	550
	400	600	1400	600
	450	650	1500	650
	500	700	1630	700
	600	800	1830	800

公稱壓力	公稱通徑	尺寸
(MPa)		L	H	Do
4.0	15	130	170	120
	20	150	200	120
	25	160	215	140
	32	180	260	160
	40	200	290	200
	50	250	345	220
	65	280	360	240
	80	310	385	280
	100	350	430	300
	125	400	530	320
	150	450	620	350
	200	550	780	400
	250	650	900	450
6.4	15	170	175	120
	20	190	200	120
	25	210	215	140
	32	230	270	160
	40	240	300	200
	50	250	370	220
	65	280	385	240
	80	310	400	280
	100	350	460	300
	125	400	570	320
	150	450	660	350
	200	550	820	400
	250	650	1000	450

　　

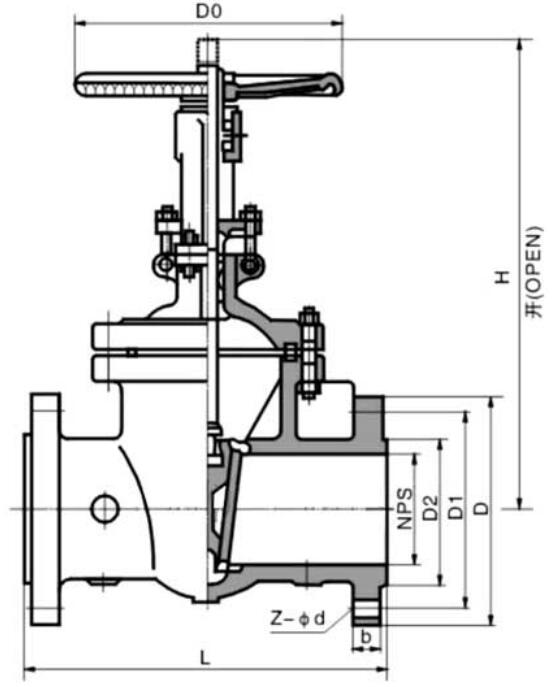

　　七、結構圖片
