水封閘閥

　　產品用途
　　水封閘閥適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
　　
　　產品特點
　　1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
　　2、DSZ44型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
　　3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
　　4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
　　5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
　　
　　執行標準
　　設計規范：GB/T 12234
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　
　　產品型號

材質	型號
材質	手動	電動
WCB	DSZ64Y-16C,DSZ64Y-25,DSZ64Y-40,DSZ64Y-64,DSZ64Y-100	DSZ964Y-16C,DSZ964Y-25,DSZ964Y-40,DSZ964Y-64,DSZ964Y-100
WC9	DSZ64Y-16I,DSZ64Y-25I,DSZ64Y-40I,DSZ64Y-64I,DSZ64Y-100I	DSZ964Y-16I,DSZ964Y-25I,DSZ964Y-40I,DSZ964Y-64I,DSZ964Y-100I

　　
　　產品性能規范

公稱壓力（MPa）
殼體強度試驗	1	1.6	2.5	4	6.4	10
密封試驗	1.5	2.4	3.8	6	9.6	15
上密封試驗	1.1	1.8	2.8	4.4	7	11
氣密封試驗	1.1	1.8	2.8	4.4	7	11
適用范圍
產品類型	適用溫度（℃）			適用介質
碳鋼型	≤425			水、蒸汽、油品、非腐蝕性氣體
合金型	≤540			水、蒸汽、油品、非腐蝕性氣體

　　
　　產品主要連接尺寸

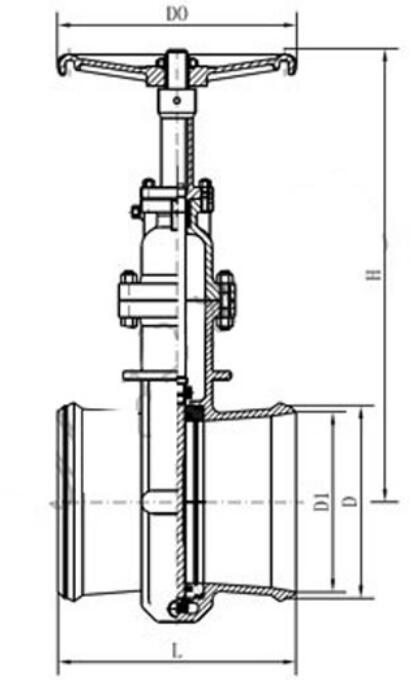

水封閘閥主要連接尺寸
公稱通徑	L	H	DO	PNl.6MPa		PN2.5MPa
DN				PNl.6MPa		PN2.5MPa
				D	D1	D	D1
50	250	334	250	58	50	64	4g
65	270	439	250	75	65	82	67
80	280	495	300	91	79	95	77
100	300	575	350	11O	97	117	101
125	325	587	350	136	121	144	126
150	350	607	350	163	146	172	158
200	400	740	400	223	202	223	202
250	450	863	400	278	254	278	254
300	500	990	400	330	305	330	305
350	550	1137	500	382	352	382	352
400	600	1523	500	432	399	432	39g
450	650	1618	600	485	451	485	451
500	700	1657	600	535	501	535	499
600	800	1746	700	636	601	636	599
